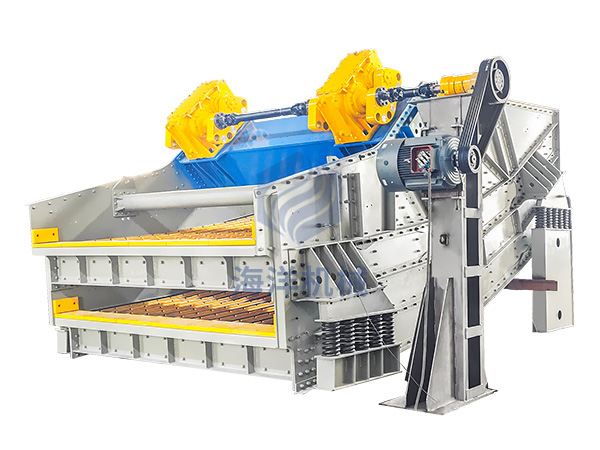

河南香蕉振动筛

　　简介:

　　河南香蕉筛-河南双层香蕉筛，主要用于煤炭分级、脱泥、脱水脱介，也适用于其他矿物的筛选分级。双层香蕉筛包括侧帮、激振器、电机、皮带传动装置、副轴副、缓冲弹簧、上层筛板、下层筛板、激振梁、上层横梁、下层横梁、起重梁等。香蕉筛双层振动筛。上层筛板倾角大,下层则基本皇水平布置。这种结构可以通过薄层筛分高 效地处理大量的给料。给料高速通过上层筛板,使粉料得到初步分离。物料在筛板上高速移动,使之分离成薄层。

　　工作原理:

　　香蕉型筛分机在入料端有一斜坡面，先以34°开始，紧接着以一定数目的角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式，从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层较高，呈现均匀状态筛分效率显著提高，比相同有效面积筛分机的处理量提高1-2倍，对于细粒含量高，特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时，香蕉型振动筛分机具有极 高的筛分效率。

　　结构特点：

　　1、结构简单紧凑、刚度大、强度高、受力分布均衡、安全系数大；

　　2、振动参数设置合理，避开筛体各级固有频率，减少共振影响；

　　3、长寿命，筛体使用寿命高达10年，激振器使用寿命大于6万小时；

　　4、重量轻，功率消耗少，振动强度大(9-12mm)，筛分效率高（>95%）；

　　5、选用国内品牌专 利筛面配置，筛分效率高，物料处理能力大；

　　6、工作噪音低，噪音等级低于75分贝，运行平稳；

　　7、整机工作制度为S1，保证24小时稳定连续工作；

　　8、采用进 口FFT专业频率分析仪进行频率响应和动态分析；

　　9、品种齐全，能够充分满足不同物料特性和处理量的筛分工艺要求；

　　10、筛机操作维护简单、使用安全、性价比高、备件充足、服务及时周到。

　　XJS系列大型香蕉筛主要技术参数表
